【Nゲージ】 LEDライト基板入荷しました

2026年1月17日

当ブログにご訪問いただき、ありがとうございます。

LEDライト基板が入荷しています。

少し前の車両のライト基板。白熱電球のものが多く存在しました。
ヘッドライトやテールライトは点灯するのですが、速度が上がらないと光っているのかわかりにくい、また、停車状態でライトを点灯させておくと車両が発熱してしまう…ということが問題でした。

しかし、LEDライト基板に交換すると、低速から明るく、そして発熱量も消費電力も低減され、パワーパックへの負担も軽くなります。

今回は、下記の2アイテムが入荷しています。

K-05 電球色Cです。
カトー 103系高運転台車、阪急6300系などに対応します。

で…。カトーから103系高運転台用のLEDライト基板が発売されますが、比較です。

5V程度の状態です。ヘッドライトはこちらが明るく、テールライトはカトー製が明るくなります。
しかし…。これはテールライトのプリズムの問題です。

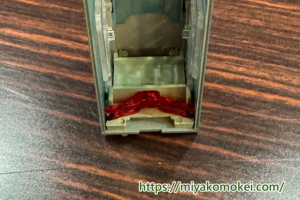

103系の改良品は、テールライトのプリズムを新しく設計しており、LEDの光を左右に効率よく振るようになっています。

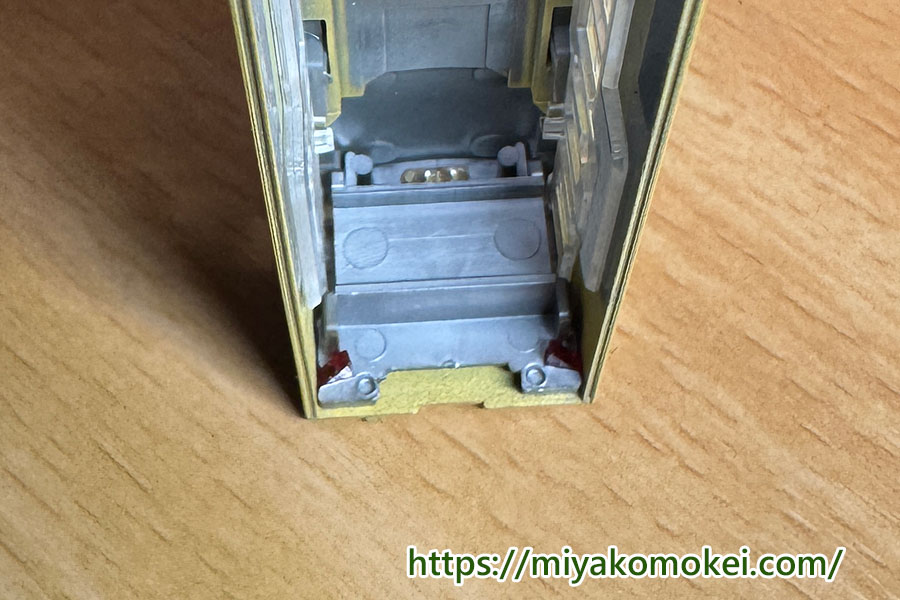

旧製品です。プリズムが左右つながっていません。LEDの光を効率よく伝えることができないわけです。

つまりは、カトーの103系在来製品に、そのままカトー純正のLEDライトユニットだけを付けても、ここまで明るくはならないのが問題です。
「カトー 28-298 クハ103 LED化ライトユニットセット」を用意する必要があります。

ちなみに、当方の基板については、テールライトLEDは、光が左右に広がるようにLEDと位置を考えています。
設計したのは、103系の改良の話は発表される前のことでして…。

続いて。

カトー 205系、113系・115系旧製品の白熱電球ライト基板対応の「K-03 電球色C」です。
第1回生産分が品切れとなりましたので、追加生産をいたしました。
2月に発売される武蔵野線、インドネシア仕様も白熱電球のライト基板です。

また、3ポジションライト基板も再生産ができあがりました。

カトー 273系、381系、287系、223系などに対応する「K-54 白色A」です。
【3ポジションライト基板】 (N) K-54 K社電車用白色A

カトー 681系、281系、475系旧製品などに対応する「K-57 電球色B」です。
【3ポジションライト基板】 (N) K-57 K社電車用電球色B

おかげさまで「K-53 電球色A」は完売しましたが、再生産の手配をしております。
3月発売予定です。ご予約受付中です。

というわけで、ライト基板の対照表です。参考にしてください。

以上です。
